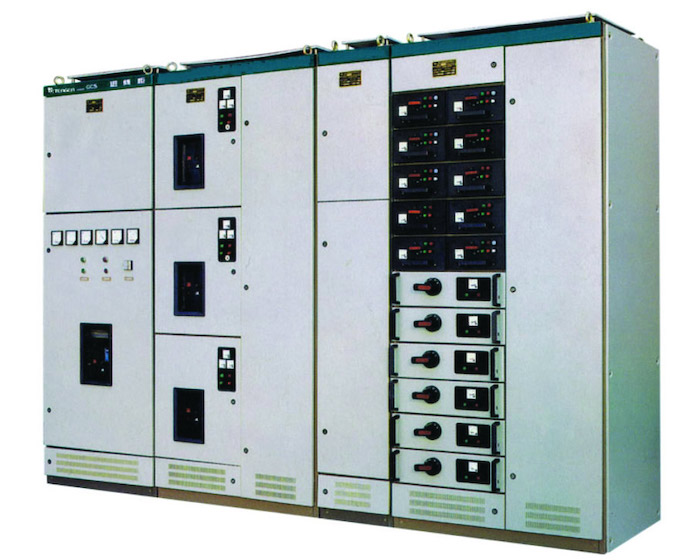

GCS低压抽出式开关柜
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系
统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，
作为三相交流频率为50(60)Hz、额定工作电压为380V(400)、 (600)，
额定电流为4000A及以下的发、供电系统工程的配电、电动机集中控制、无
功功率补偿使用的低压成套配电装置。
基本参数
1、额定绝缘电压交流660V
2、额定工作电压主电路交流380(660)v
辅助电路交流380、220、24V
直流110、220V
3、额定频率 50(60)Hz
4、水平母线额定电流 ≤4000A
5、垂直母线额定电流 1000A
6、额定峰值耐受电流 105(176)KA

7、额定短时耐受电流 50(80)KA

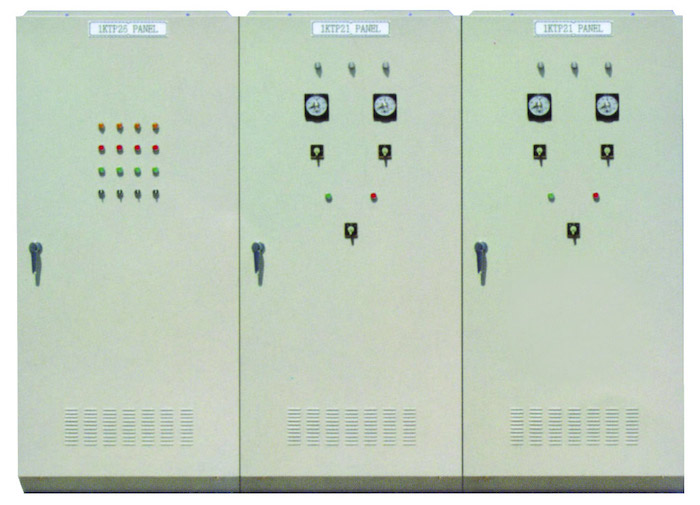

GXL(G)低压开关柜
产品介绍
GXL(G)型交流低压动力配电箱，适用于轻纺、冶金、化工、机械等厂矿企业，
作为交流50Hz，额定电压380V或660V，额定电流至630A的三相三线、四线或
五线帛的低压配电系统中，作为动力和照明配电之用。同时还可以作低压控
制系统中作邵分控制使用。
产品的电气参数
产品绝缘电压：500V
主回路的额定工作电压：交流380V
控制回路额定电压：36V，11OV，127V，220V，380V

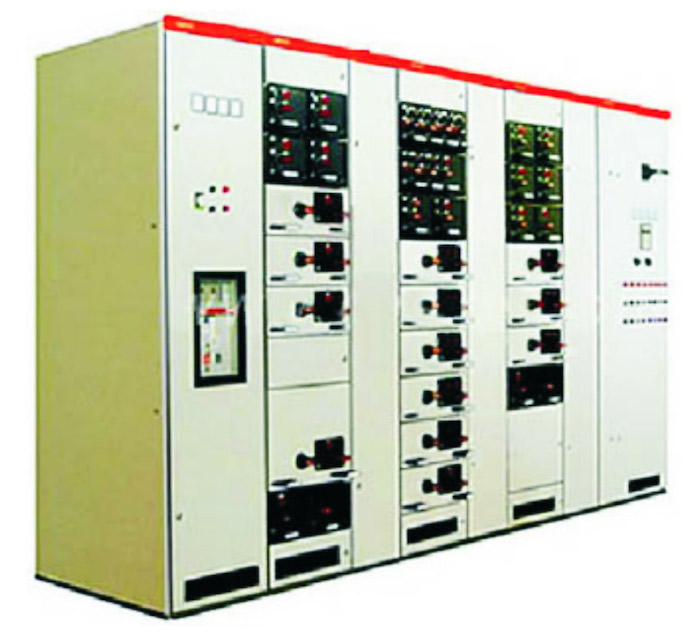

MNS低压抽出式开关柜
本装置是一种用标准模件，由工厂组装的组合式低压开关柜，本装置适用
于交流50—60Hz，额定工作电压660V及以下的供电系统用于发电、输电、配
电、电能转换和电能消耗设备的控制。
本装置符合IEC439、VDE660第5部分和GB7251《低压成套开关设备》国家
标准，ZBK36001—89《低压抽出式成套开关设备》专业标准。
技术参数：
额定工作电压 380V，660V
水平母线最大工作电流 5500A(IP00)
4／OOA(IP30)
水平母线短时(1S)耐受电流 1OOKA(有效值)
水平母线短时峰值电流 250KA(最大值)
垂直母线最大工作电流 1000A
垂直母线短时峰值电流标准型90KA(最大值)
加强型130KA(最大值)
防护等级：
符合IEC529/DIN40050标准
IP30对大干φ2.5mm固体防护
IP40对大于φ1.0mm固体防护
IP54对尘埃和任意方向喷溅作防护
(订购IP54防护等级时应与制造厂协商)

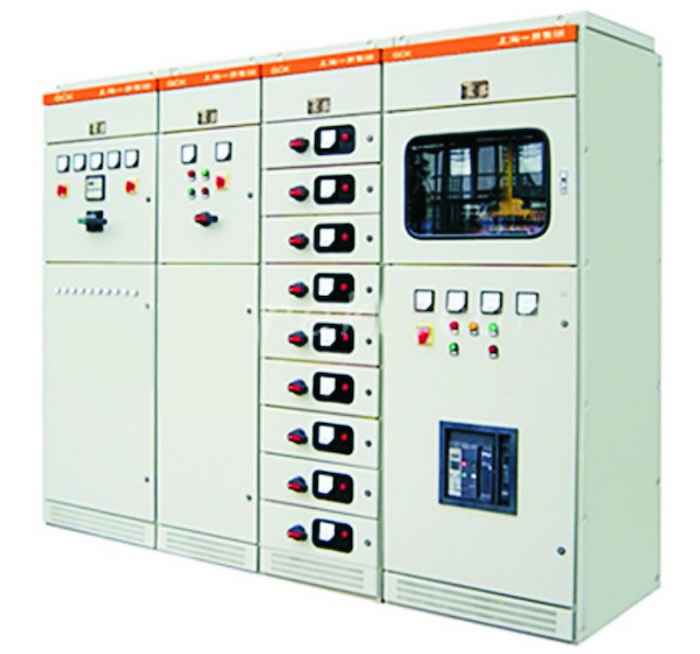

GCK低压抽出式开关柜
GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二
站分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最
大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电、电
动机控制及照明等配电设备的电能转换分配控制之用。本产品符合l EC43 9标
准，符合GB/T7251《低压成套开关设备》国家标准和ZBK36001《低压抽出式
成套开关设备》标准。
技术参数
额定工作电压 380V、660V
额定工作电流
水平母线 630A一3150A
垂直母线 660A
额定短时耐受电流
水平母线
80KA(有效值)／1秒
垂直母线
50KA(有效值)／1秒
额定峰值耐受电流
水平母线
116KA
垂直母线
11OKA
防护等级

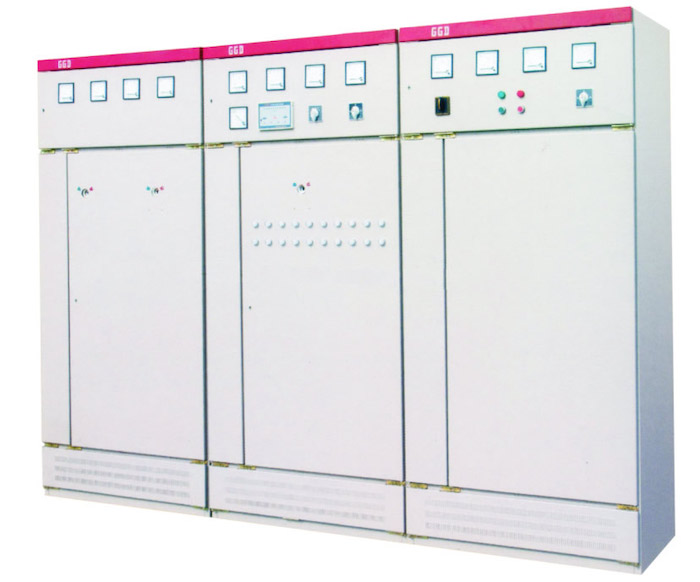

GGD低压固定式开关柜
GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的50Hz，
额定工作电压380V、额定工作电流至3150A的配电系统，作为动力、照明及
配电设备的电能转换，分配与控制之用。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251
《低压成套开关设备》等标准。
基本电气参数
型号 GGDl GGD2 GGD3
额定电压(V) 380 380 380
额定电流(A) A 1000 1500(1600) 3150
B 600(360) 1000 2500
C 400 2000
额定短路开断电流(KA) 15 30 50
额定短时耐受电流(1S)(KA) 15 30 50
额定峰值耐受电流(KA) 30 63 105
